Як працює М777?

Ох, легендарні М777… Як же вони шмаляють? А ось як!

Мене запитали: як працює М777?

М777 – це буксована гаубиця калібру 155 мм, яку обслуговують 8 солдатів або 10 морських піхотинців.

"

Я залишу поза увагою силу-силенну інформації про батарею і пункт управління вогнем артилерії та зосереджуся на операції однієї гаубиці М777.

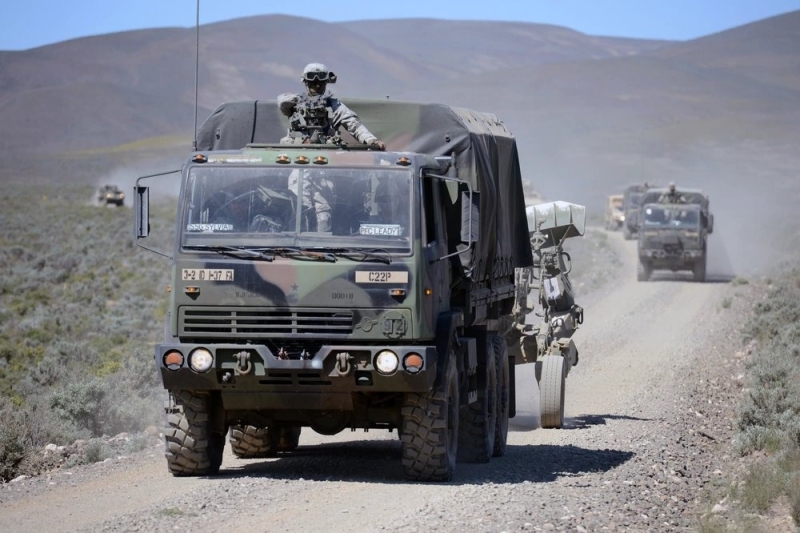

Отримавши бойове завдання, батарея гармат М777 висувається на вогневі позиції.

"

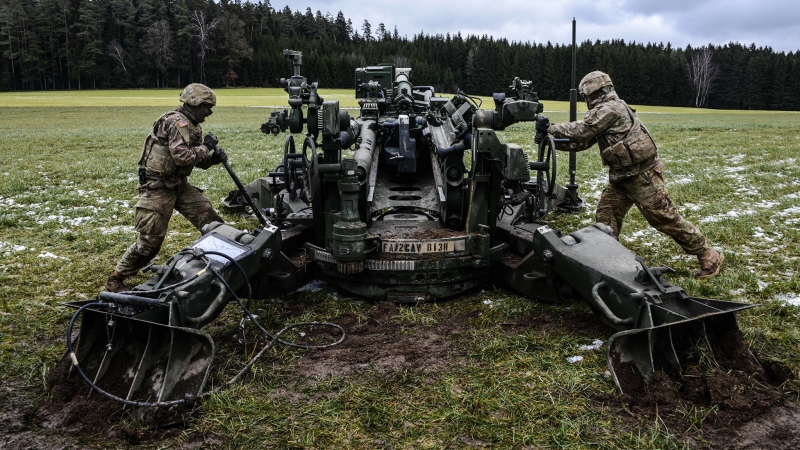

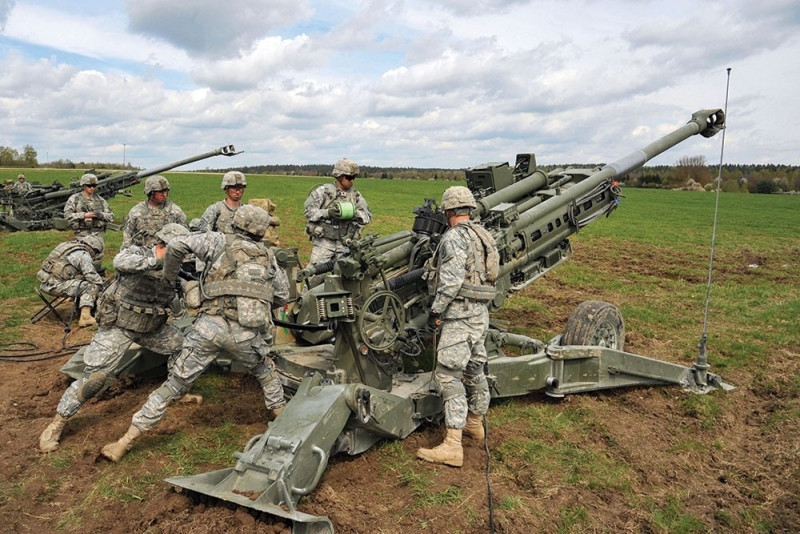

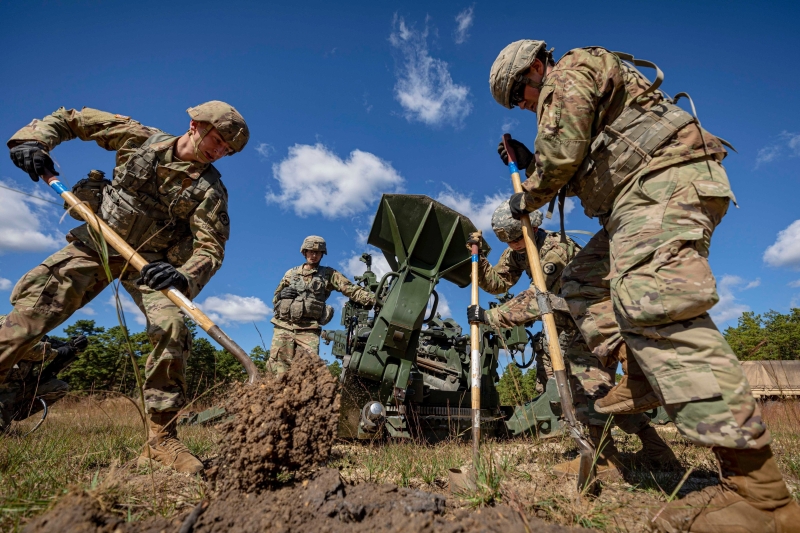

Після прибуття на місце половина розрахунку М777 встановлює гармату. Це означає риття ям для станин гармати, підняття ствола і так далі.

"

Що менше зміщення гармати після пострілу, то швидше розрахунок може здійснити наступний постріл, тому станини закопані глибоко в землю.

"

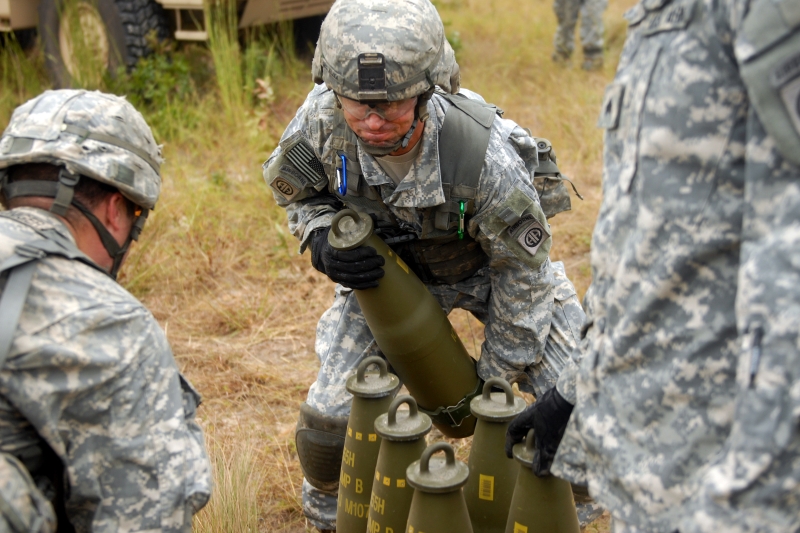

Тим часом решта екіпажу готує снаряди. Їх транспортують за допомогою підйомної пробки замість підривача.

"

Екіпаж готує снаряди виключно для поточного вогневого завдання. Немає нічого гіршого, ніж скручувати підривачі, коли ви намагаєтесь уникнути контрбатарейного вогню.

"

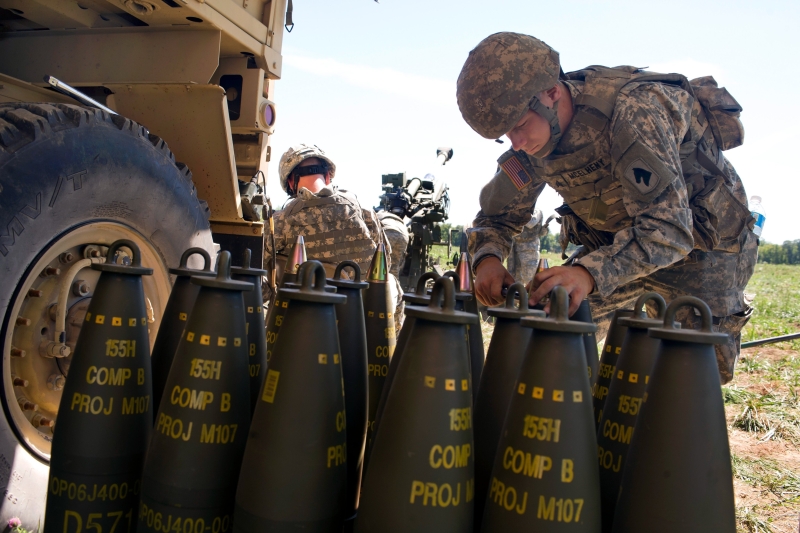

Наступний крок: викрутіть підйомну пробку і вкрутіть підривач.

Існує багато типів підривачів: контактні (ударної чи натискної дії, миттєвої дії чи із затримкою), неконтактні (магнітні, оптичні, радіопідривачі) тощо.

"

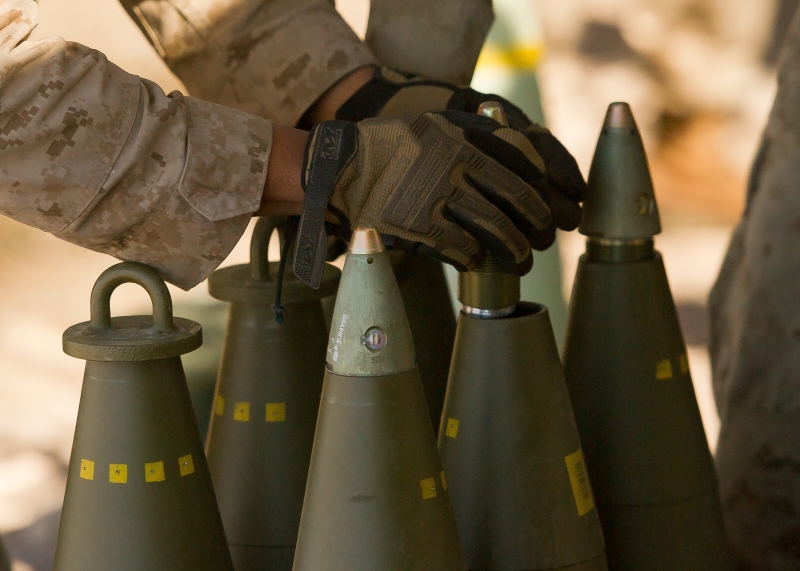

На світлині ви можете побачити контактні підривачі М739

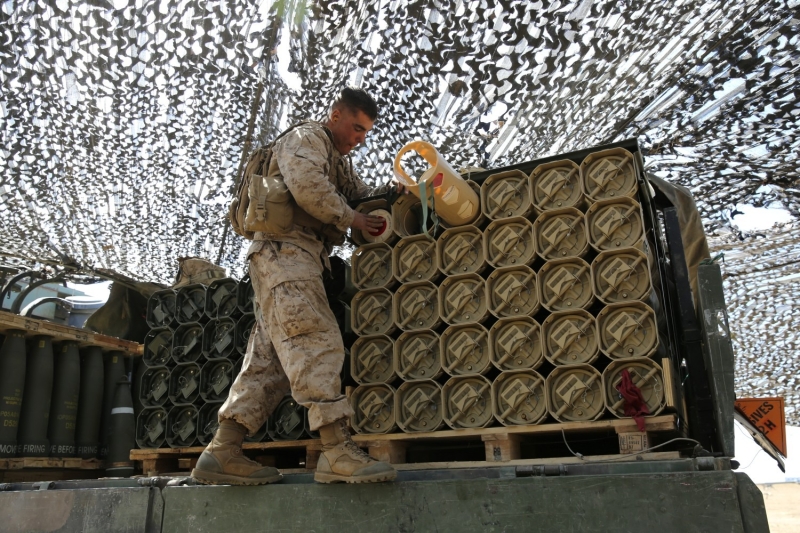

Коли снаряди готові, настав час заряджати безпосередньо «заряди». Вони викидають снаряди зі ствола гармати в бік противника. M777 використовує модульну систему артилерійських зарядів (MACS), яку постачають у двох кольорах: зеленому та білому.

"

Заряди М231 (зелені): 1 чи 2 заряди для дистанцій пострілу у проміжку між 3 та 13 кілометрами.

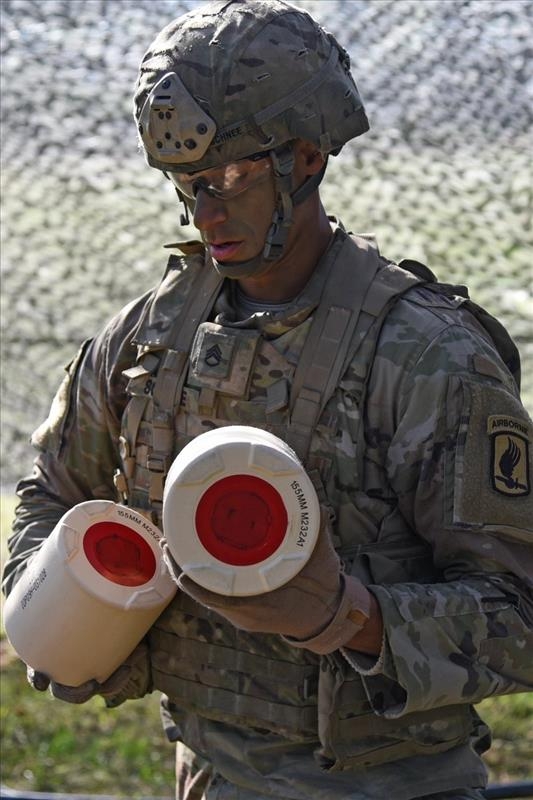

Заряди М232А1 (білі): 3, 4 чи 5 зарядів для дистанцій пострілу у проміжку між 7 та 24 кілометрами (для стандартних снарядів) або між 8 і 30 кілометрами (для снарядів із донним газогенератором).

Система MACS також сумісна з гаубицями PzH 2000 та FH70, які також отримує Україна.

"

Чого ще не вистачає? Капсуля-запальника.

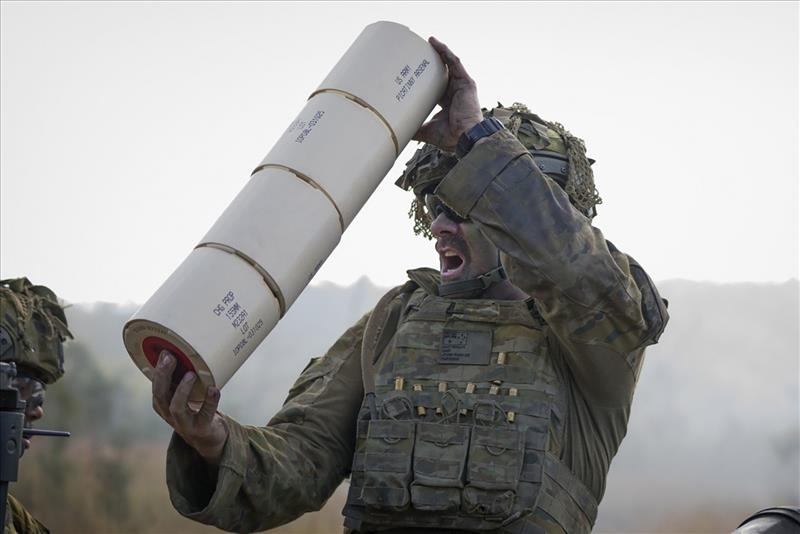

На світлині ви можете побачити заряджаючого-ентузіаста Австралійської армії з чотирма зарядами M232A1 та сімома капсулями-запальниками M82 у жилеті.

"

М82 – це набій, що після встановлення відповідає за запалювання зарядів. Немає капсуля – немає вогню.

''

''

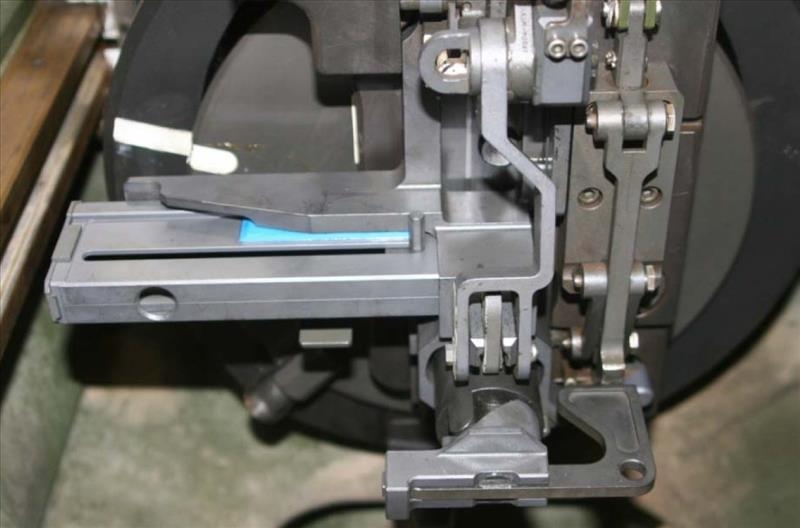

Встановлення кожного капсюлю окремо сповільнило б роботу розрахунку, тому капсулі заряджають у магазин, розміщений у задній частині казенної частини гармати.

"
Розряджений магазин (з блакитною смужкою)

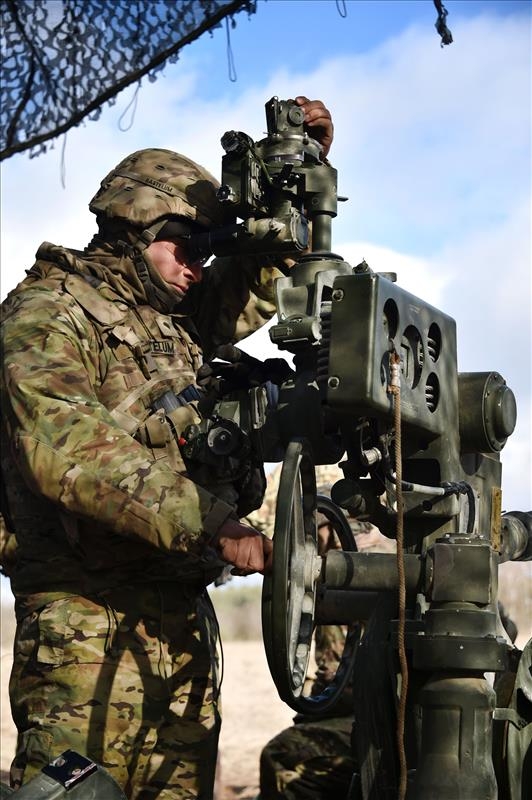

М777 на місці, снаряди готові, заряди викладені, капсулі встановлені – час націлювати гармату. Спочатку встановіть оптичні приціли, а потім відрегулюйте висоту та відхилення, щоб забезпечити потрапляння снаряда туди, куди ми маємо влучити.

"

Якщо ви застосовуєте неконтактні або дистанційні підривачі, тоді снаряд вибухне над поверхнею, але лише якщо ви встановите правильний час або висоту.

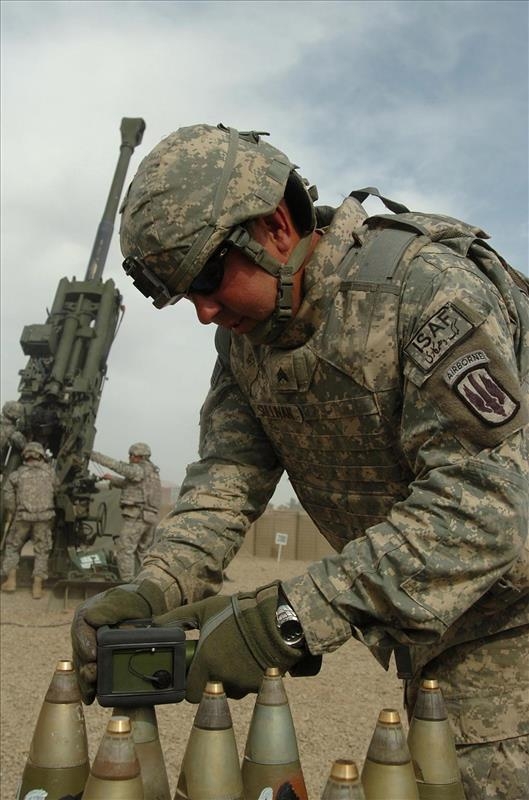

Старі детонатори необхідно було програмувати вручну; сучасні – програмуються пристроями PIAFS (портативний індукційний артилерійський програмувач детонаторів).

"
На світлині - електронні дистанційні підривачи М762

Час наробити галасу!

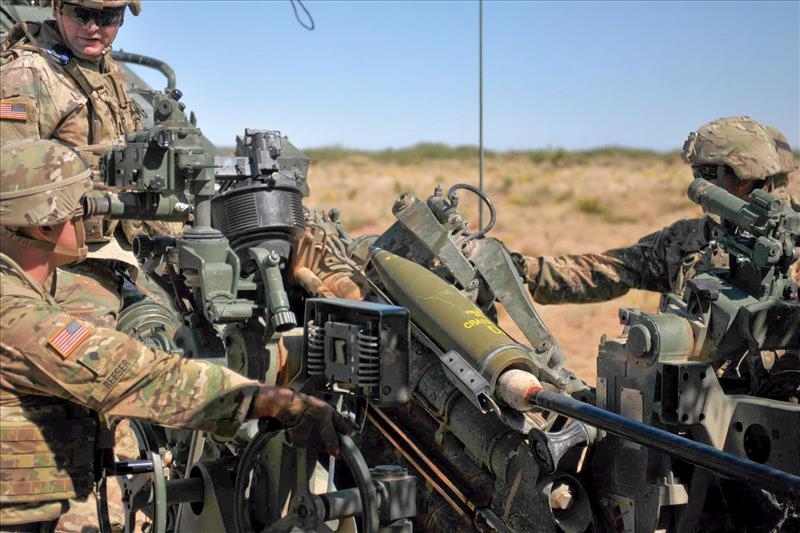

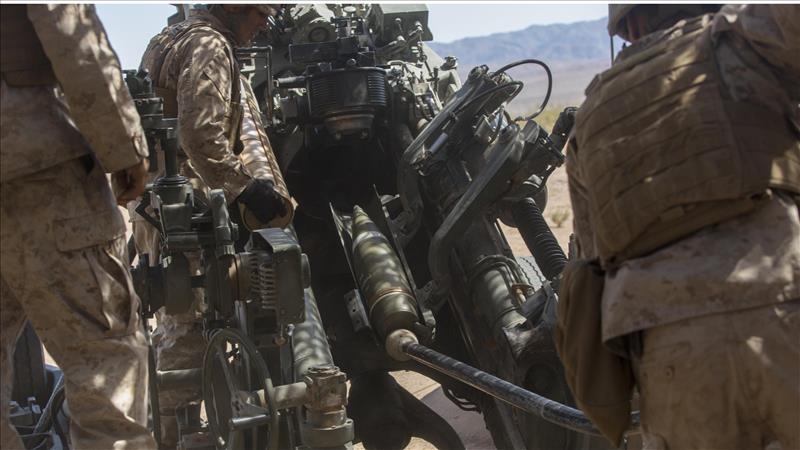

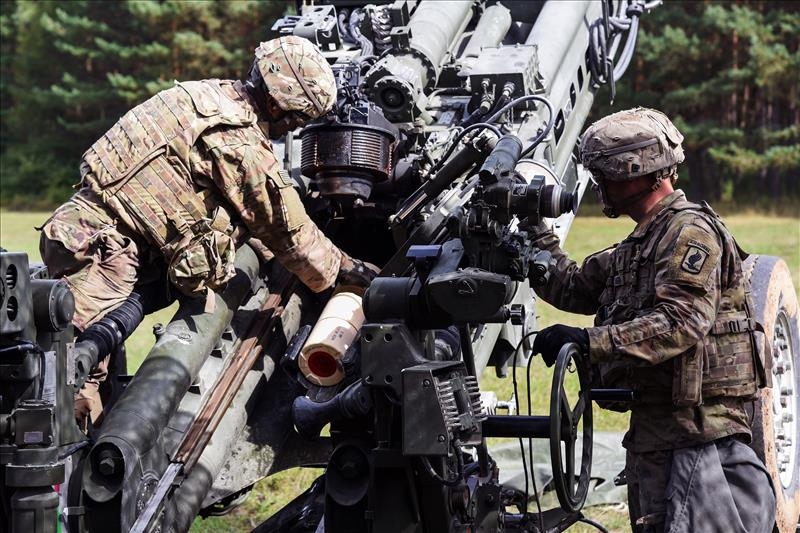

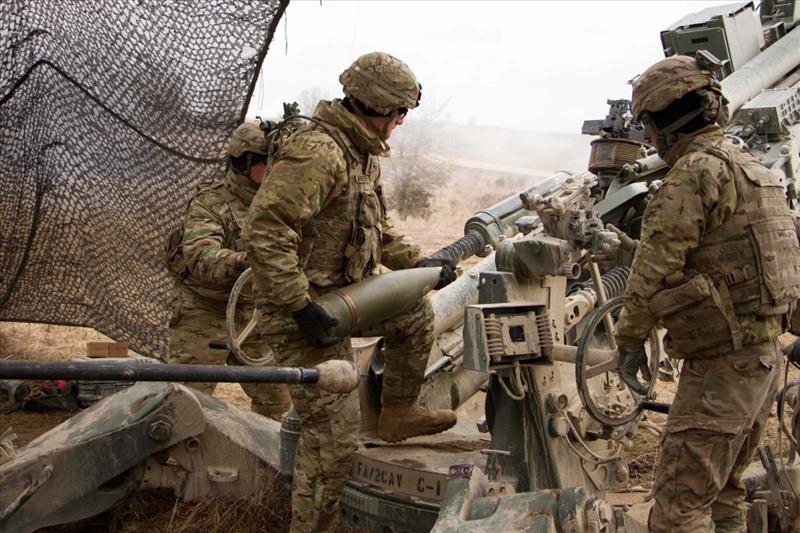

Спочатку киньте снаряд на лоток для заряджання, який буде опущено, і вирівняйте снаряд зі стволом. Тепер штовхайте снаряд у ствол, поки він не застряг, щоб він не зісковзнув назад і щоб залишилося місце для зарядів.

"""

Час заряджати заряди.

Хто не мовчить, поки «Смерч» заряджають?

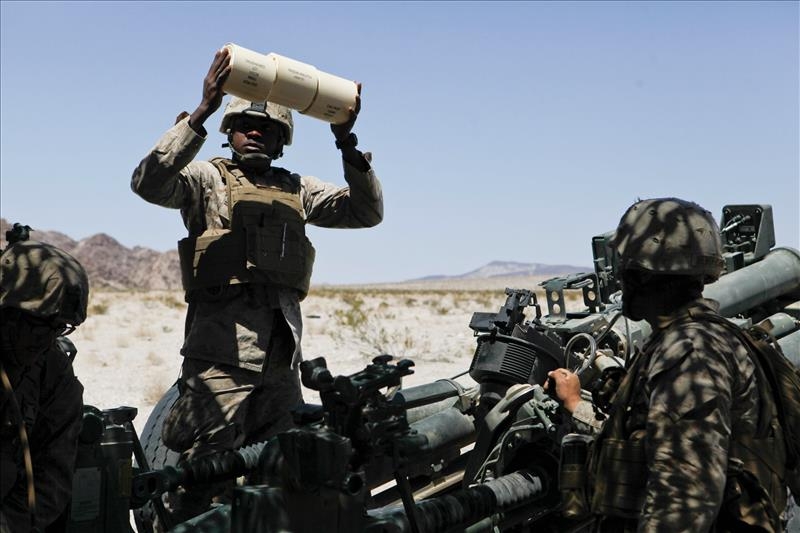

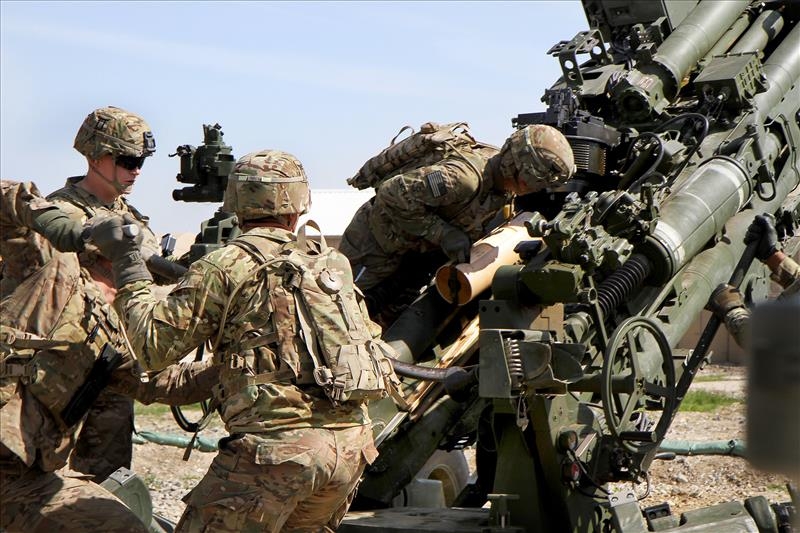

Крикніть, які заряди ви завантажили, і покажіть їх решті екіпажу зброї, тому що якщо ви використовуєте занадто багато або занадто мало, снаряд не долетить або перелетить. Якщо все правильно, то вштовхніть заряди в ствол.

"

Якщо ви завантажуєте більше ніж один заряд, використовуйте спеціальний лоток. Якщо ви завантажуєте чотири або п’ять зарядів, використовуйте зарядний рукав, помістіть його на лоток для завантаження, а потім вставте заряди.

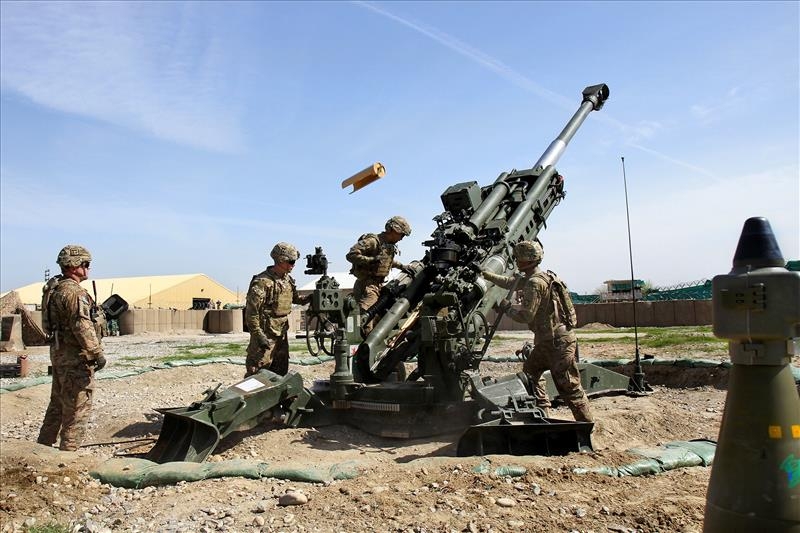

Не забудьте театрально викинути зарядний рукав.

""""

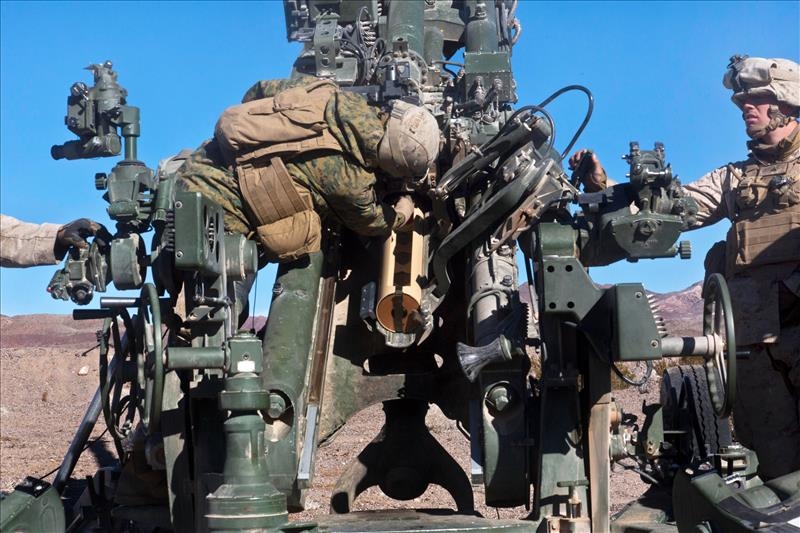

Лоток для завантаження висувається назад, і заряджаючий закриває казенну частину. Тільки йому (!) дозволено торкатися затворного механізму, тому що під час зарядження зарядів він просовує руку в ствол, і якщо в цей момент казенник опускається – він утратить руку.

Ми майже на місці.

Навідник і помічник навідника ще раз перевіряють висоту та відхилення гармати, виправляють їх, якщо необхідно, а потім повідомляють командиру розрахунку, що все готово.

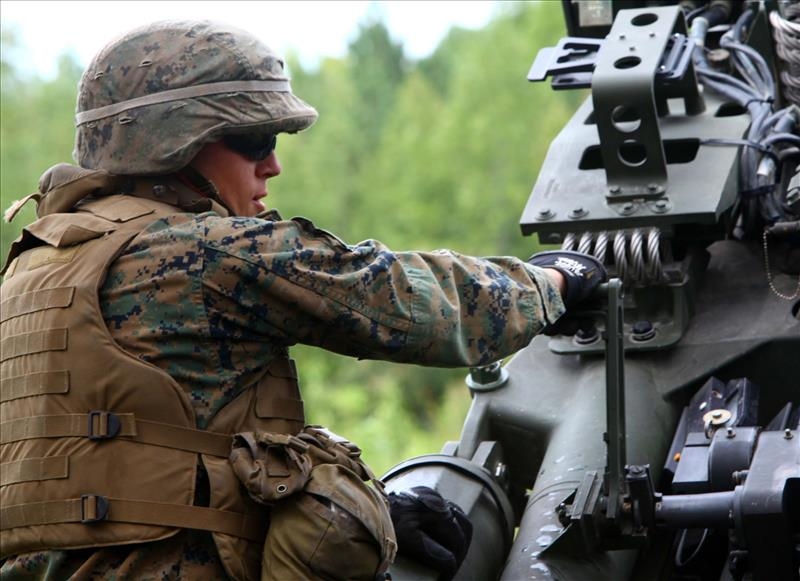

Потім заряджаючому наказують натиснути важіль, щоб установити капсюль M82.

"

А солдат, який керує лотком для завантаження, тепер під’єднує шнур.

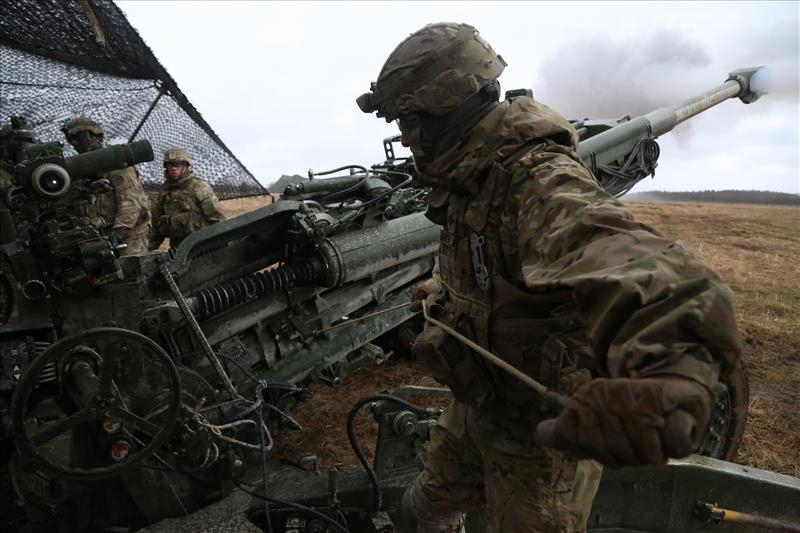

Витягування шнура вдарить по капсюлю, який запалить заряди, які виштовхнуть снаряд із гармати.

"

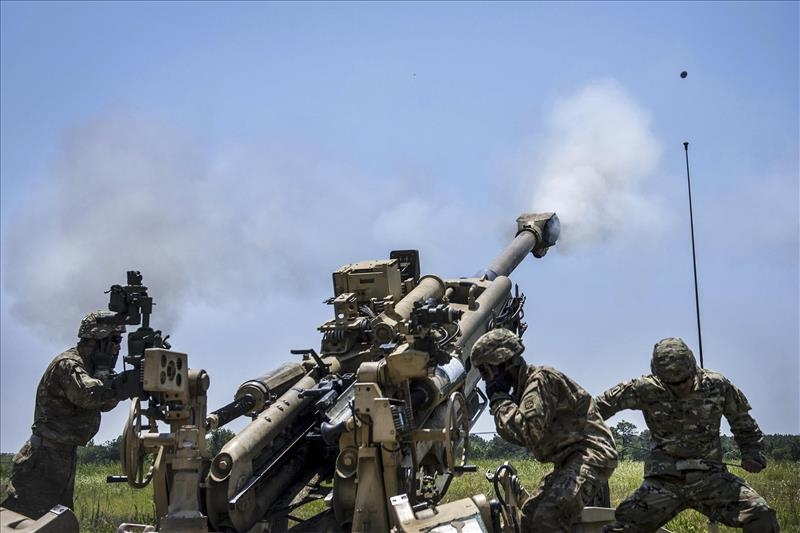

Час шоу!

Добре навчений розрахунок Армії США або морської піхоти спроможний робити постріли кожні 12–14 секунд.

"

Тепер, коли ви знаєте, як працює М777, подивіться відео, на якому розрахунок гармати з Армії США швидко здійснює вісім пострілів.

P.S. Досі я не знав: артилерійські розрахунки морської піхоти США налічують 10 артилеристів, щоб дві сформовані «команди» по п’ять військовослужбовців були спроможні стріляти з гаубиці М777А2 24 години на добу (хоча і з дещо нижчим темпом стрільби).
